一、产品简介：

    短路接地故障指示器是配套安装在配电网络系统中的环网开关、电缆分支箱、箱变上，用于指示相应电缆区段的短路和单相接地故障的一种实时监测装置。 线路发生故障，工作人员可借助指示器的报警指示， 迅速确定故障区段，并找出故障点。同时， 报警信息可实时发送到监控中心的服务器， 在监控电脑的屏幕上显示出故障所在的区域和具体位置， 引导巡线人员迅速确定故障区段并找出故障点。 该指示器为解决故障查找问题提供了途径。 对提高工作效率，缩短停电时间，迅速恢复供电，提高供电可靠性和经济效益，有着十分重要的意义。

二、功能特点：

1、短路故障报警指示；

2、接地故障报警指示；

  3、电池低电压报警指示；

  4、自动复位功能；

  5、手动复位功能；

  6、远程复位功能；

  7、故障报警信号远程输出功能；

  8、RS-485通讯功能（此功能选配）；

三、安装：

1. 主机的安装：

    主机可安装在环网柜(配电柜、电缆分支箱等)前面板上，拆卸主机须按下主机壳上的金属弹片。

    主机尺寸：96(宽)×48.5(高)×80(深) mm

    开孔尺寸：92.5+0.6(宽)×45+0.6(高) mm

2. 短路传感器的安装：

短路传感器必须安装在电缆的单相分支上，安装时可直接安装在被测电缆上，并进行紧固，防止滑动而造成脱落。

3. 接地传感器的安装：

    接地传感器安装时应注意需将电缆的三根导线包围起来，电缆的

接地线必须回穿传感器，并紧固，防止滑动而造成脱落。

4. 连接：

    传感器与主机采用光纤连接，安装时应将光纤的而端分别插入到传

感器、主机的光纤接头上，旋紧接头使光纤不能拔出。黄色标对应L1绿

色标对应L2红色标对应L3。

四、技术参数：

      1.短路电流报警：150A～2000A     出厂按客户需求设定或选配用户可调型

      2.接地电流报警：10A～200A       出厂按客户需求设定或选配用户可调型

      3.工作电源：    ER14505 锂电池3.6V  2400mAh（有效期不小于8年）

      4.整机待机电流：≤10μA

  5.短路延时时间：40ms～1s        误差±10%  出厂按客户需求设定

6.接地延时时间：40ms～3s        误差±10%  出厂按客户需求设定

      7.自动复位时间：0.5～24h     出厂按客户需求设定

      8.远方信号节点容量： AC220V/1A

  9.通讯接口/方式：RS485通讯接口/MOSBUS-RTU通讯协议   选配

      10.指示器防护等级：主机IP40；传感器IP65

      11.短路电流传感器承受电流：20KA 4S

      12.工作环境：-25℃～+75℃

      13.使用范围：20kV以下等级的系统中

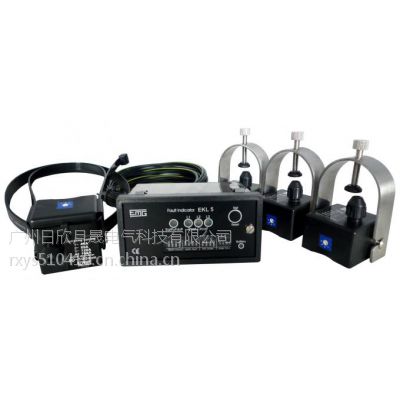

五、设备清单：

      1. 主机  一台

      2. 短路传感器  三只

      3. 接地传感器  一只

      4. 安装使用说明书

      5. 短路传输光纤 三根 按客户需求定制

6. 接地传输光纤 一根 按客户需求定制

7. RS485通讯  选配
