APT-300-ZD电缆系统故障自动定位及负荷监测系统说明书

    APT-300-ZD 二遥型配网自动化终端 是配套APT-300 电缆型故障指示器使用的。通信终端能够与指示器通过光纤通信，接收指示器传输的遥信（故障信息）、遥测（负荷电流）信息进行分析、编译；可以实时监测24路开关节点状态，并生成相应的遥信变位信息及SOE信息；采集到的数据通过GPRS模块通过无线信道完成数据上报主站系统。

通信终端安装于环网柜、开闭所内，可以户外安装。

安装方式：立式壁挂安装     外光尺寸： 宽度310mm*高度430mm*厚度120.8mm

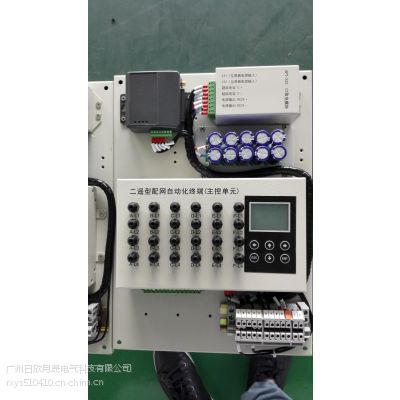

通信终端主要由电源部分（包括超级电容）、配电监测单元、光电转换单元和GPRS通讯模块等部分组成。

电源部分采用低功耗设计，空载功率1.2W，典型功率1.5W，同时配备超级电容，可提供短时较大功率设备工作（如GPRS链路建立和发送数据）。装置可外接220V交流电源，也可以通过套取CT电流供电。在外接电源有电状态下，超级电容处在充电状态；在掉电时，超级电容可以***装置20分钟内正常工作。

其中主控单元是整个装置的核心部分，主要完成装置的数据（包括数字量、模拟量和指示器故障）采集、处理和上报功能。单元采用独特的设计，使得遥信接点断开时前端输入光耦处于有源输入状态，这样就***了在任何时刻均能给光耦提供一个稳定的有源信号输入，从而避免了由于输入端悬浮而带来的干扰问题，***的提高了遥信的抗干扰能力。软件上采用带时限的去抖动滤波算法，***消除遥信的误报现象。单元设有EEPROM，可以方便灵活地配置单元的站地址、通信速度以及做一些其它扩展配置，这些配置在系统掉电后，信息不丢失，***的方便了用户的使用。如果需要改变这些设置，只需要通过专门的配置软件即可完成。

光电转换单元配备专门的光纤数据接口。整个装置可以检测6条线路，接入24个光纤隔离的电流信号（每条线路包括3个单项与1个零序的信息）。

数据通信部分通信接口有RS232与RS485两种可选通信方式，可以通过硬件对其配置。同时，维护口与通讯口共用一个RJ45插座。通信采用光耦隔离，***提高抗干扰能力，增强单元数据上报的可靠性，可以设置2400、4800、9600bps三种通信速度；维护时，需要专门的维护软件，可以设置维护通讯速度为2400~9600bps。数据通信采用GPRS信道，支持101规约平衡方式，支持主动上报方式。
