APT-6600 站所型配网自动化终端是我司自行研制开发的新型配电网自动化产品，经过现场投运和不断改进、完善，目前已形成了适用于各种不同场合，不同功能要求的系列化产品。

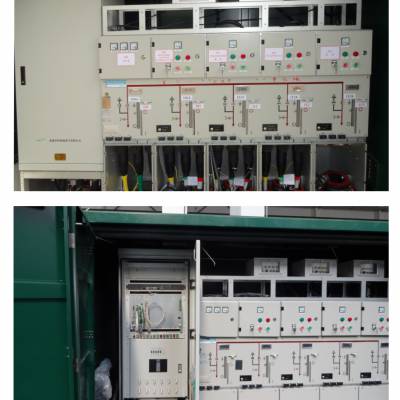

APT-6600 站所型配网自动化终端是针对目前城市电网中应用越来越广泛的环网柜、小型开闭所，而开发的监控终端产品，可与配电网自动化主站和子站系统配合，实现多条线路的电量的采集和控制，检测故障、故障区域定位、隔离及非故障区域恢复供电，提高供电可靠性。

1.  设备特点

? 工业级VxWorks嵌入式实时操作系统

? 开放式模块体系架构

? 240MHZ工业级CPU

? DSP高速采样技术

? 多路外接电源并具有备自投功能，确保供电稳定性

? 远程、就地均设维护接口

? 支持电话拨号、无线、光纤以太网、RS232/485以及GPRS等多种通信方式

? 通信规约丰富，支持目前流行的所有规约（如GB101、GB104、CDT、MODBUS）

? 灵活方便的策略配置（电流型DA 电压型DA 复合型DA）

? 软件具有自恢复功能

? 设备具有自诊断功能

? 强大的FA功能，可配合多种一次设备实现馈线自动化

? 系统容量大，支持18回路

1.  适用场合

? 工作环境

温度：-40℃～+85℃***正常工作；环境温度变化率：1℃/min；

湿度：5%～lOO%；

湿度：35g/m^３ ；

大气压力70～106kPa

? 电磁兼容

符合IEC61000-4、GB/T13729、DL/T630、DL/T721标准，可适应强电磁环境。

2.  防护及安装

? 机箱防护性能：防护等级不低于GB/T4208规定的IP64级要求；

? 工业级产品：宽温度范围(-40℃～+85℃)，防磁、防震、防潮、防雷、防尘、防腐蚀；

? 壁挂式或柜式安装，扩展方便。

3.  电气参数

? 额定数据

直流电压：24V  交流电压：220V  频率：50Hz

? 功率消耗

交流电压： <0.25VA/相；交流电流： <0.25VA/相；

? 过载能力

交流电压： 2倍额定电压：连续工作；

交流电流： 2倍额定电流：连续工作；20倍额定电流：允许１秒。

1.  三遥功能说明

1.1  遥测功能

? 遥测量（YC）采集：包括Ua，Ub、Uc、Ia、Ib、Ic、F、P、Q、S、COS、I0、U0共16个模拟量。通过积分计算得出有功电度、无功电度，所有这些量都在当地实时计算，实时累加。

? 采集蓄电池电压等直流量、电流电压的谐波分量等。

1.2  遥信功能

? 遥信量（YX）采集：采集遥信变位，事故遥信并可向主站或子站发送状态量。有事件顺序记录（SOE），遥信分辨率小于2ms。

? 采集开关和接地刀闸的合、分状态量信息；

? 采集终端电源状态信息；

? 采集终端故障、异常信息等虚拟遥信；

? 遥测越限、过流、接地等虚拟遥信；

? 采集各种故障指示器接入状态量；

? 采集柜门开闭状态信息；

? 采集开关储能状态。

1.1  遥控功能

? 可以正常的遥控跳闸、合闸。

? 终端接受并执行来自主站或子站的遥控命令，完成开关的分、合闸操作；

? 具有远方/本地转换开关：同时转换6组开关控制权限，可就地实现开关的分、合闸操作；

? 分别记录并保存主站及当地遥控记录；

? 软硬件防误动措施，***控制操作的可靠性；

? 每个遥控接点可以单独设置动作保持时间。

2.  主要技术指标

? 交流采样

1) 电压输入标称值：220V/100V  50Hz。

2) 电流输入标称值：*** 。

3) 交流电压电流采样精度：0.2级/0.5级。

4) 直流电压、频率采样精度：0.1级。

5) 有功功率、无功功率、功率因数采样精度：0.5级/1.0级。

6) 在标称输入值时，每一回路的功率消耗小于0.25VA。

7) 在所规定的标称值范围内，线性误差不超过±0.5%。

8) 短期过量交流输入电流施加标称值的2000%（标称值为***），持续时间小于1s，系统工作正常。

9) 短期过量交流输入电压施加标称值的200%（标称值为100V），持续时间小于1s，系统工作正常。

10) 故障电流的输入范围为10IN（IN为额定输入电流）线性范围，故障电流的总误差不大于±3%。

11) 积分电度≤±1%。

? 遥信开入

1) 信号输入方式：无源接点。

2) 输入回路采用光电隔离。

3) 接点电压：DC24V。

4) SOE分辨率小于2毫秒。

5) 事故时遥信变位传送时间小于1秒。

6) 软件防抖动时间0-60000毫秒可设。

? 遥控输出

1) 输出方式：继电器常开接点。

2) 接点容量：AC250V,***；DC30V,***。

3) 脉冲量输入特性。

4) 输入回路采用光电隔离。

5) 脉宽>10ms。

6) 接口电平：(0～24)V。

7) 误差≤±1个脉冲。

? 电源

1) 站所终端主电源：交流220V，允许偏差-20％～+20％；具备双路交流电源自动切换功能；

2) 终端备用电源：锂电池(DC24V,电池容量≥24Ah)；交流失电后维持正常工作14小时以上；

3) 开关操作电源输出电压/功率：+24V，短时450W(负载接开关3～5s内)；

4) 终端整机功耗<10W。

? 可靠性

1) 终端的快速瞬变干扰试验、高频干扰试验、浪涌试验、静电放电干扰试验、辐射电磁场干扰试验均满足DL/T721-2000《配电网自动化系统远方终端》规定中的4级要求；

2) 平均无故障时间不小于50000小时。

1.  容量配置

APT-6600 站所型配网自动化终端模块化设计的特点，***了配置的灵活性，通过不同的组合可以满足不同的功能和容量组合要求。APT-6600 站所型配网自动化终端的配置如下所示：
